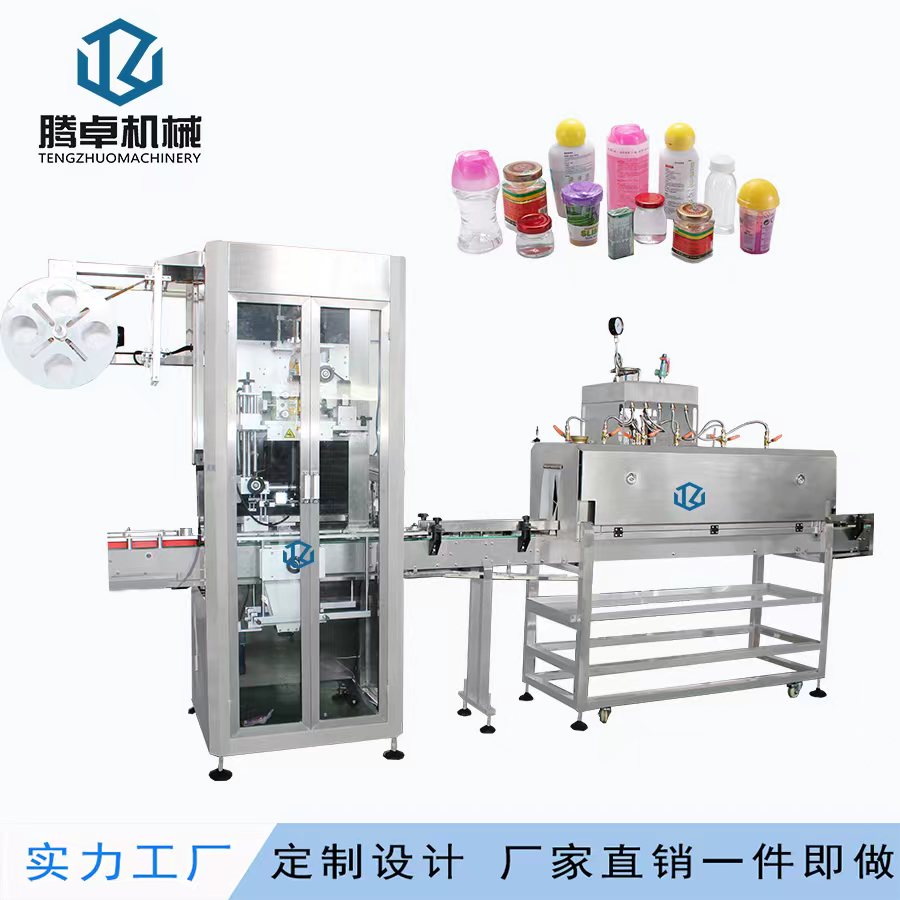

產品名稱：套標蒸汽收縮機

套標蒸汽收縮機，該系列設備是集送瓶、分瓶、套標簽、收縮標簽功能于一體的全自動智能型包裝線、真正的高速、精確的定位、人力的精簡、完美的包裝是此設備設計的精神，適用于飲料及健康食品廠，具有美觀、易清潔保養的功能

l  同步機構傳動，任何傳動皮帶更換均可快速完成，與傳統多層連臂式（更換及維修需六小時以上）比較維護容易、保養簡單，絕不影響生產。

l  全國獨一無二的切刀座設計，適合?30mm~~?130mm容器，切刀座完全免更換、免調試，獨家采用輕觸人機，即自動搜尋原點定位，安全又便捷，領先同類產品。

l  單收縮標簽供料盤設計，高度適中，便于安裝標簽；微電腦自動演算，免設定、免調整，只要輕輕一按，標簽即可自動檢測、自動定位；換標絕對快速又省力，切斷位置絕對精準。

l  喂標機構：動力式同步張力控制供應標簽，供應能力90米／分，卷標供應盤 ?500mm，紙管內徑4’、8’、10’皆可，喂標穩定張力機構設計，確保切標長度的精確度，供應穩定、快速、確保送標及射標精度。

l  中心導柱之伺服射標機構，射標速度260B瓶／分。

l  新型切刀設計使用伺服馬達驅動，速度高、動作穩定準確、切口平整，收縮美觀，配合標簽同步定位機構，切口定位精確度高達±1mm。

l  多點緊急停止按鈕，可于生產線上適當位置加裝緊急停機鈕，使聯機制作安全，生產順利。

l  特殊設計熱風式收縮爐，使用高壓風機，特殊熱風縮環風道更節能，收縮效果無與倫比，傳統若收縮爐無法收縮之曲線瓶，由本熱風式收縮爐可得滿意之平整收縮效果。

l  新式蒸汽收縮爐，熱收縮效率大大提高，針對不同及不規則圓瓶、方瓶、扁瓶等瓶形，調整、維修方便，收縮平整，蒸汽噴出方式采用分汽包設計型式，管道順暢不占空間，噴出口每邊分為四段，每段之高低、前后及出氣量均可分別調整，達到最完美收縮效果的境界。低壓分汽包采用無縫鋼管設計，各連接管使用不銹鋼軟管快速接頭，拆卸、安裝方便。全機外殼用不銹鋼制造而成并加以保溫，不僅節省能源，且符合國際安全標準，底部不銹鋼接水盤集中冷凝水，可接管排出，工作環境不受影響，箱體附有視窗前后各兩個。全機采用防水設計，為不銹鋼構成，操作維修方便。

l  技術參數：

l  適用產品范圍：      外徑  20～34 (毫米)   高度  50～120（毫米）

l  適用標簽范圍：      直徑 35毫米（不同尺寸需要更換配件） 長  70毫米

l  切標精度：          ±1毫米 (不計產品及標簽誤差）

l  生產能力：        100～200  瓶/分鐘

l  電壓：              220Ｖ(三相四線)

l  整機功率：       3KW   收縮機 :  8KW

l  整機尺寸：          4000X800X1950（毫米）（長X寬X高）

l  整機重量：             400kg

設備主要技術參數:

電壓規格：1、主機：AC220V，50／60HZ，1. 5—2KW， 單相

或主機：AC380V，50／60HZ，2KW， 3相

2、收縮爐：AC380V，50／60HZ，15KW（電熱）／，　3相

生產速度：

標簽標準長度為100mm，生產速度可根據客戶需要而定，標準速度分為：100瓶／分、200

瓶／分、300瓶／分、400瓶／分、500瓶／分等系列。

M標簽長度越短生產速度越快。

瓶子直徑： ?28mm~?125mm

標簽長度： 30mm ~250mm

標簽厚度：0.035mm ~0.13mm

標簽材料：PVC、PET、OPS

設備尺寸：

1、套標機主機尺寸：　L3500mm＊W850mm＊H1950mm

2、蒸汽收縮爐：蒸汽用量：50Kg／小時

蒸汽壓力：1Kg／cm

蒸汽式收縮爐體積：L1200mm＊W500mm＊H1500mm

3、電熱收縮爐體積：L1200mm＊W500mm＊H1600mm

              功率：10KW ~15KW

              電壓：?3，380VAC

          4、蒸汽發生器技術參數：

（以上為標準機型技術參數，其他特殊要求和功能，可量身訂做?。?/span>
